防靜電地板在購買和安裝的時候是按照設計圖上的要求來采購防靜電地板進行安裝的。今天來為大家做一個工程案例介紹，此介紹只適用于圖紙上工程，不代表其他工程。

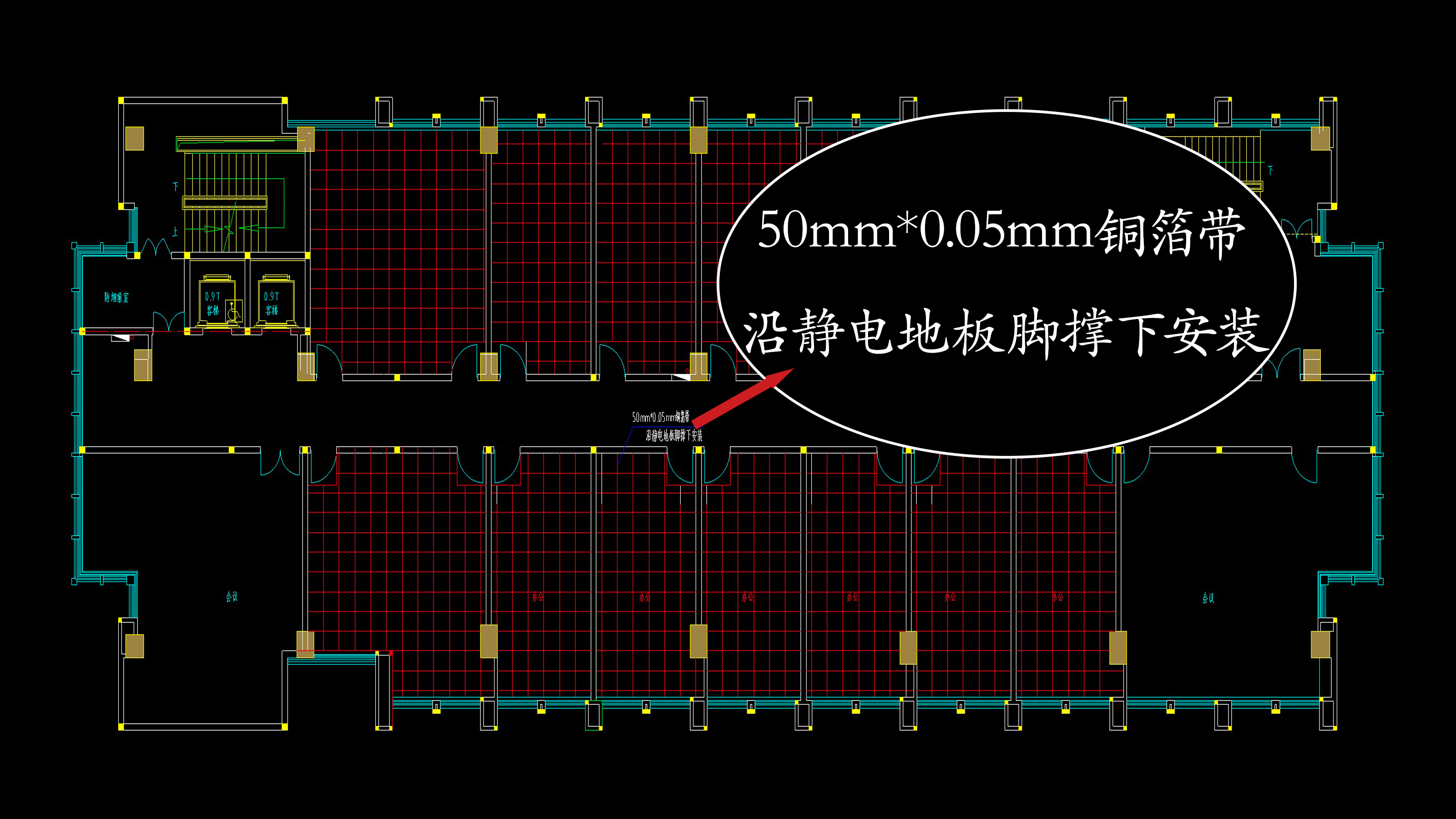

第一張圖是地板的排版圖，圖上示意用銅箔帶鋪設，尺寸為50mm寬，0.05mm厚，銅箔帶鋪在支架下面。

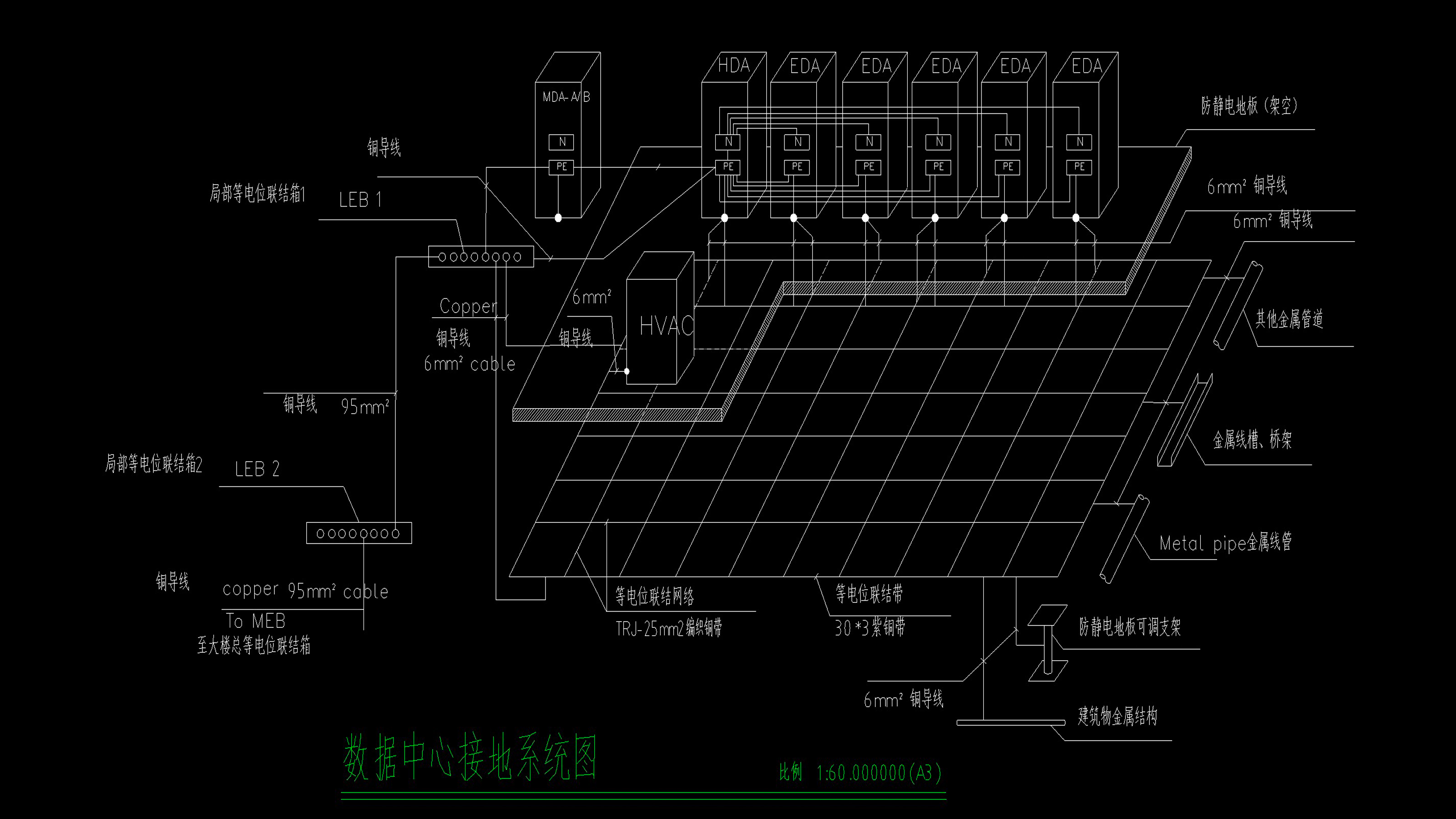

第二張圖是數據中心接地系統，它采用的是銅編織袋，30×3紫銅帶。

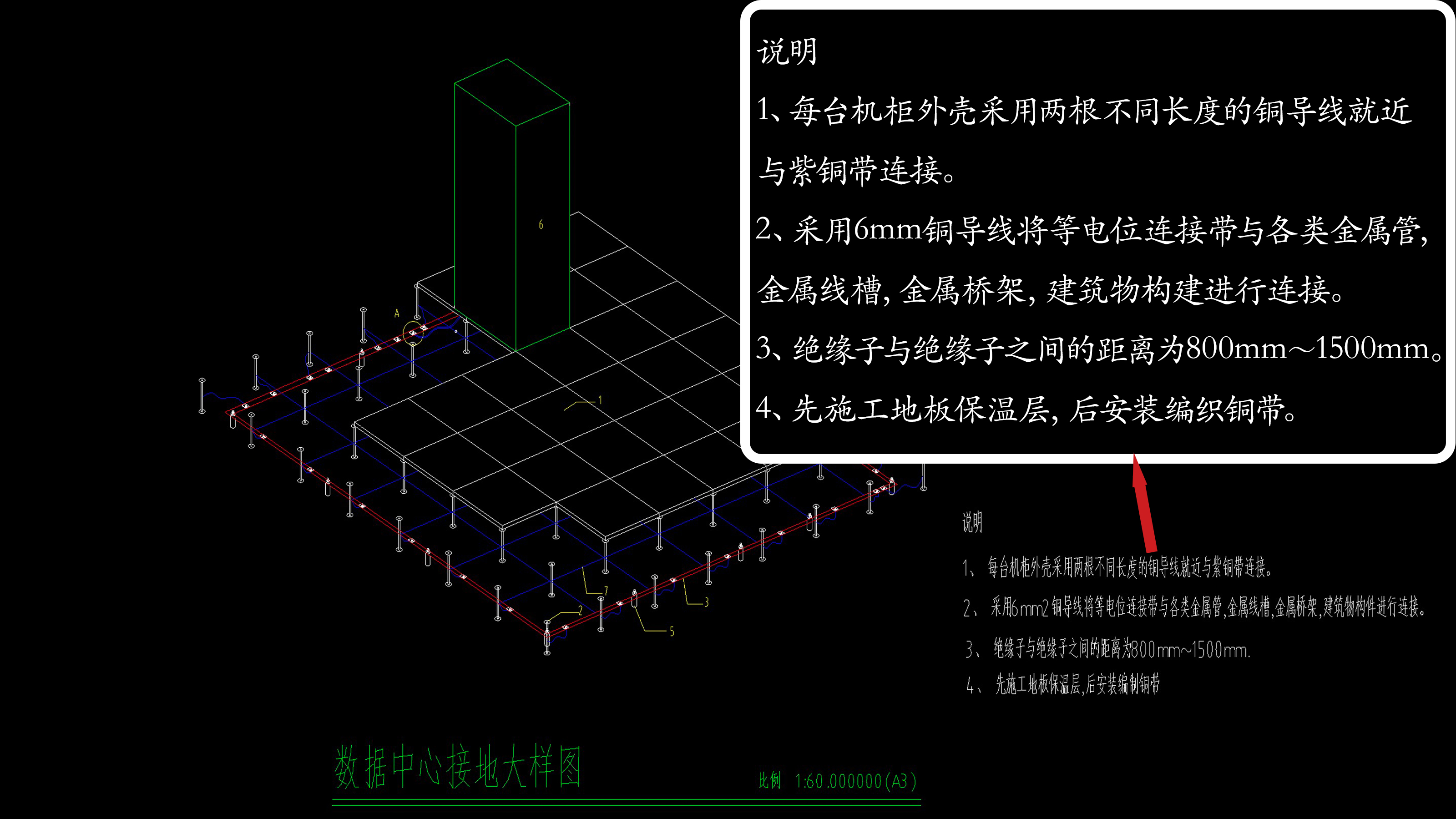

第三幅圖對紫銅帶做了使用方法說明和圖形介紹。簡單來說就是用紫銅帶連接支架，另一端連接銅導線，導線在地上鋪成網格裝為了不讓銅導線放在地上，用絕緣子一頭固定在地上，另一頭捆綁銅導線。

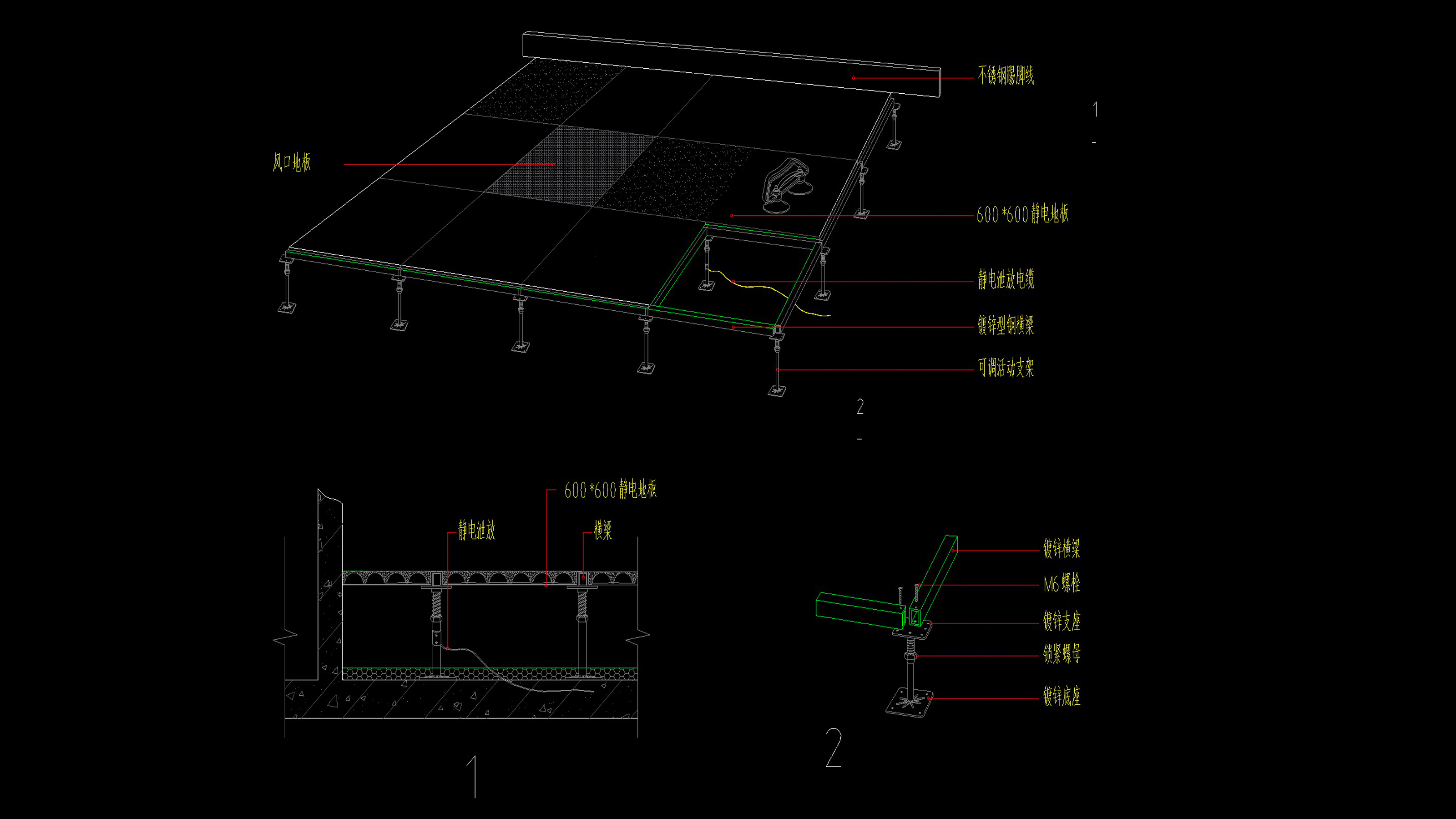

第四幅圖介紹了靜電地板的鋪裝結構圖，清楚地看到紫銅帶捆綁的方式和整個地板的立體圖形，另外兩個小圖一個是防靜電地板橫截面圖，一個是支架橫梁連接方式。

這里有兩種接地方式，一種使用了銅箔直接粘貼在地上成網格狀，另外一種使用到了銅編織袋，銅導線和絕緣子。兩種方式最后都要連接到等電位聯結端子箱。

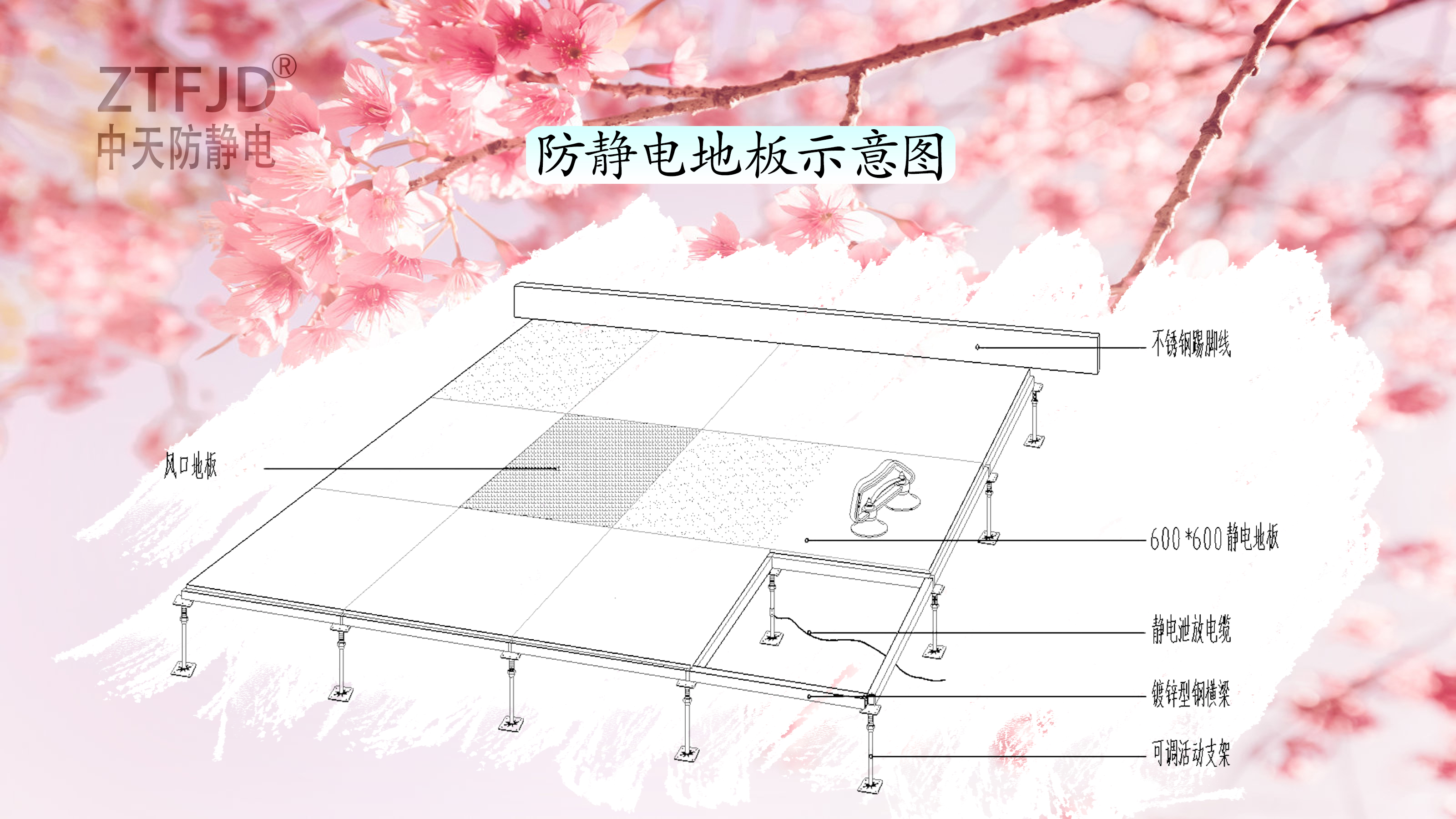

除了防靜電地板示意圖里展示的安裝要求外，還有其他各種各樣的連接方式，每一種都是將靜電有效地傳導出去，避免靜電對機房造成傷害。
